Uszczelka pod głowicą: objawy i naprawa silnika

Uszczelka pod głowicą to cienki element między blokiem silnika a głowicą. Wygląda niepozornie, a musi jednocześnie uszczelnić komory spalania pod wysokim ciśnieniem, kanały olejowe i kanały płynu chłodzącego. Kiedy przestaje trzymać, płyny i gazy zaczynają wędrować tam, gdzie nie powinny, a silnik szybko traci zdrowie. W tym artykule wyjaśniamy, jak rozpoznać uszkodzoną uszczelkę, jak ją zdiagnozować, jak wygląda wymiana uszczelki pod głowicą i kiedy potrzebna jest poważniejsza, kompletna naprawa silnika. Jeśli szukasz, gdzie zrobić naprawę silnika w Sosnowcu, zajmujemy się tym w warsztacie MILA przy ul. Piłsudskiego 36.

Za co odpowiada uszczelka pod głowicą

Blok i głowica silnika to dwa duże odlewy, które muszą idealnie do siebie przylegać. Uszczelka wypełnia mikroskopijne nierówności między nimi i oddziela od siebie trzy światy: komory spalania, w których w czasie pracy panuje ogromne ciśnienie i temperatura, kanały olejowe smarujące głowicę oraz kanały płynu chłodzącego. Współczesne uszczelki są zwykle wielowarstwowe, stalowe, z powłokami ułatwiającymi uszczelnienie.

Uszczelka wytrzymuje bardzo długo, jeśli silnik pracuje w prawidłowej temperaturze, a głowica jest dokręcona zgodnie z procedurą. Problem zaczyna się, gdy silnik się przegrzeje. Aluminiowa głowica rozszerza się wtedy inaczej niż blok, może się odkształcić, a uszczelka traci szczelność.

Objawy uszkodzonej uszczelki pod głowicą

Objawy zależą od tego, między którymi kanałami powstała nieszczelność. Najczęściej spotykamy:

ubywający płyn chłodzący bez widocznego wycieku pod autem;
biały dym z wydechu o słodkawym zapachu, szczególnie po rozruchu i utrzymujący się na ciepłym silniku. To płyn chłodzący spalany w cylindrze;
przegrzewanie się silnika, wskazówka temperatury uciekająca w górę na podjazdach i w korkach;
bąble w zbiorniczku wyrównawczym i bulgotanie płynu, a także twarde, napompowane węże układu chłodzenia. To spaliny, które przedostają się do układu chłodzenia;
wyrzucanie płynu ze zbiorniczka;
emulsja przypominająca majonez pod korkiem wlewu oleju lub na bagnecie, a w zbiorniczku płynu tłuste plamy oleju;
nierówna praca, wypadanie zapłonów i spadek mocy, gdy nieszczelność powstała między dwoma cylindrami;
słaba nagrzewnica, bo w układzie chłodzenia zbierają się gazy.

Uwaga na jedną pułapkę: niewielka ilość jasnego nalotu pod korkiem oleju pojawia się też w autach jeżdżących zimą na bardzo krótkich trasach. To skroplona wilgoć, a nie zawsze płyn chłodzący. Dlatego pojedynczy objaw to za mało, żeby wyrokować.

Jak sprawdza się uszczelkę pod głowicą

Zanim zdejmie się głowicę, trzeba mieć pewność, że to naprawdę uszczelka. Rozbieranie silnika „na próbę” jest kosztowne. Do potwierdzenia usterki służy kilka testów:

Test na obecność spalin w płynie chłodzącym. Specjalny płyn testowy zmienia kolor, gdy w oparach nad zbiorniczkiem pojawi się dwutlenek węgla ze spalin. To szybki i czytelny test.
Próba ciśnieniowa układu chłodzenia. Układ jest pompowany do ciśnienia roboczego, a spadek ciśnienia bez widocznego wycieku wskazuje na nieszczelność wewnętrzną.
Pomiar ciśnienia sprężania w poszczególnych cylindrach. Niskie wartości w dwóch sąsiednich cylindrach często oznaczają przepalenie uszczelki między nimi.
Test szczelności cylindrów, w którym do cylindra podaje się sprężone powietrze i sprawdza, gdzie ucieka: do układu chłodzenia, do skrzyni korbowej czy do dolotu lub wydechu.
Odczyt błędów z komputera, przydatny przy wypadaniu zapłonów i problemach z czujnikami temperatury. O tym, co pokazuje diagnostyka, piszemy w artykule o kontrolce silnika.

Dlaczego uszczelka pod głowicą się psuje

Uszczelka jest najczęściej ofiarą, a nie przyczyną. Zanim zostanie wymieniona, trzeba ustalić, co ją zniszczyło:

przegrzanie silnika przez wyciek płynu, niesprawny termostat, uszkodzoną pompę wody, zapchaną chłodnicę albo niedziałający wentylator;
jazda z niskim poziomem płynu lub z samą wodą zamiast płynu o właściwych parametrach;
błędy przy poprzedniej naprawie: ponownie użyte śruby jednorazowe, zła kolejność lub siła dokręcania, niesprawdzona płaskość głowicy;
przeciążanie silnika, na przykład nieprawidłowe podnoszenie mocy bez dostosowania reszty układu;
wiek i zmęczenie materiału w silnikach z dużym przebiegiem.

Jeśli przyczyną było przegrzanie, sama wymiana uszczelki nie wystarczy. Bez naprawy układu chłodzenia problem wróci.

Jak wygląda wymiana uszczelki pod głowicą

To naprawa, przy której nie warto iść na skróty. Rzetelnie wykonana obejmuje:

Demontaż głowicy razem z osprzętem, a w większości silników także rozrządu.

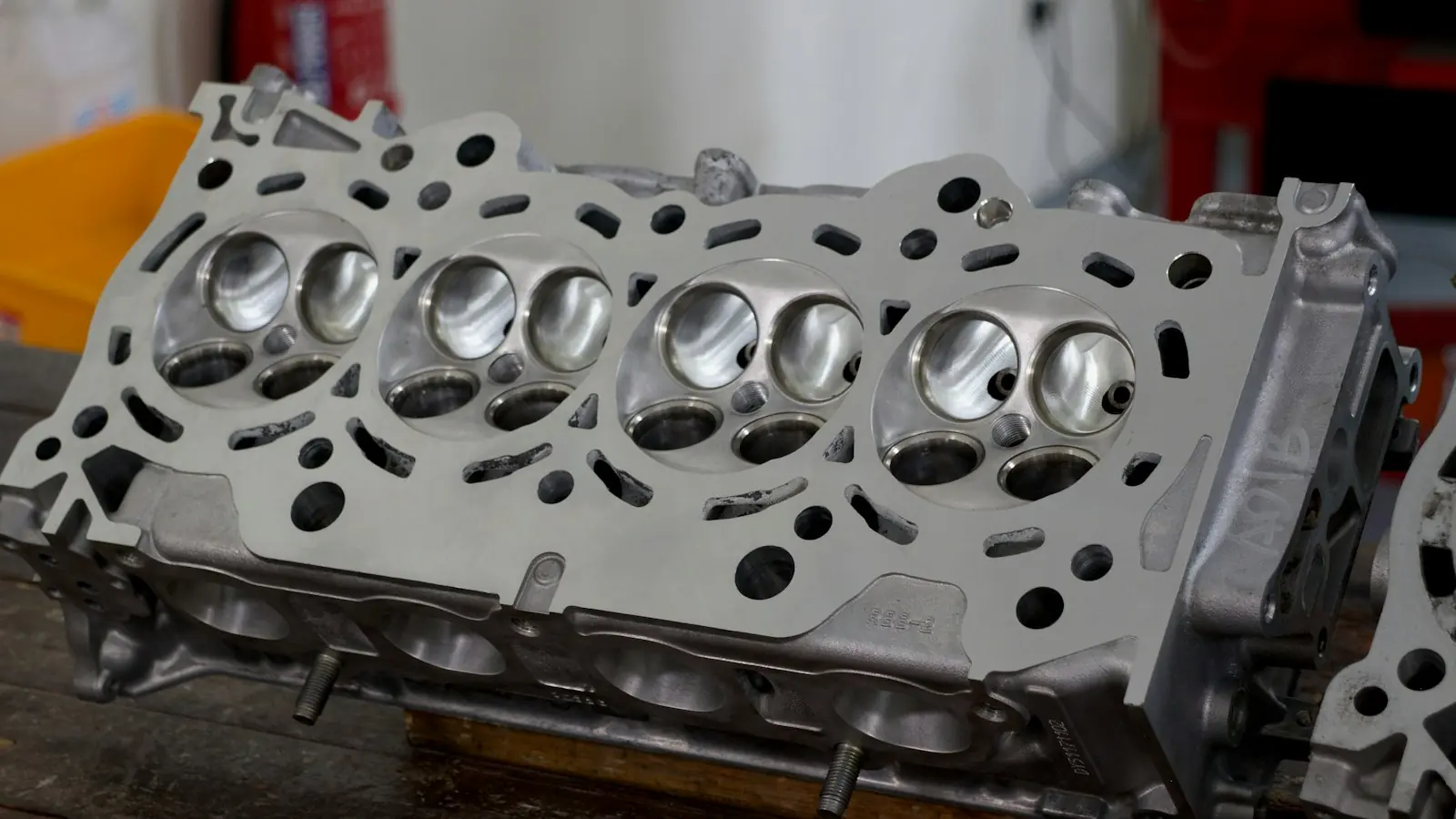

Ocenę głowicy: sprawdzenie płaskości, szczelności i pęknięć. Przegrzana głowica często jest odkształcona i wymaga planowania, czyli zebrania cienkiej warstwy materiału, żeby powierzchnia znów była idealnie płaska.
Kontrolę zaworów, gniazd i uszczelniaczy zaworowych. Skoro głowica jest zdjęta, to dobry moment, żeby naprawić to, co i tak wymagałoby jej zdjęcia w przyszłości.
Oczyszczenie powierzchni bloku i kontrolę jego płaskości.
Montaż z nową uszczelką i nowymi śrubami. W wielu silnikach śruby głowicy są jednorazowe, bo przy dokręcaniu rozciągają się w sposób kontrolowany.
Dokręcenie według procedury producenta: w określonej kolejności, etapami i z określonym kątem.
Wymianę rozrządu, jeśli był zdejmowany, a zwykle jest. Więcej o tym w artykule o wymianie rozrządu.
Wymianę oleju i płynu chłodzącego, odpowietrzenie układu i kontrolę szczelności po nagrzaniu silnika.

Kiedy potrzebna jest kompletna naprawa silnika

Czasem uszczelka pod głowicą to tylko część problemu. Kompletna naprawa silnika, potocznie remont, jest potrzebna, gdy zużyciu uległy elementy wewnątrz bloku. Sygnały, że to ten przypadek:

duże zużycie oleju, niebieski dym i zaolejone świece;
niskie ciśnienie oleju i zapalająca się kontrolka ciśnienia oleju;
metaliczne stuki z dołu silnika, które narastają z obciążeniem. To często zużyte panewki;
duże przedmuchy do skrzyni korbowej, olej wypychany przez odmę i bagnet;
niskie i nierówne ciśnienie sprężania w kilku cylindrach;
skutki zerwanego rozrządu albo poważnego przegrzania.

Remont może obejmować obróbkę cylindrów, nowe tłoki lub pierścienie, panewki, szlifowanie wału, regenerację głowicy, nową pompę oleju i komplet uszczelek. Zakres ustala się po rozebraniu i pomiarach, bo dopiero wtedy widać, które elementy mieszczą się w tolerancji.

Naprawa czy wymiana silnika na inny?

Przy poważnych uszkodzeniach pojawia się pytanie, czy naprawiać, czy szukać innego silnika. Nie ma jednej odpowiedzi, ale warto wziąć pod uwagę kilka rzeczy:

wartość auta i to, czy zamierzasz nim jeździć jeszcze długo;
zakres uszkodzeń: sama uszczelka i planowanie głowicy to zupełnie inna skala niż remont całego silnika;
historia silnika używanego: jednostka z demontażu bywa tańsza, ale nie znasz jej przebiegu ani tego, czy nie była przegrzana. Często przed montażem i tak wymaga wymiany rozrządu, uszczelek i przeglądu;
znajomość własnego silnika: naprawiony silnik z wiadomym zakresem prac bywa pewniejszy niż nieznany zamiennik.

Po diagnozie przedstawiamy możliwe warianty z ich zaletami i ograniczeniami, a decyzję zostawiamy Tobie.

Od czego zależy koszt

budowa silnika: liczba cylindrów, układ, dostęp do głowicy w komorze silnika;
stan głowicy: czy wystarczy planowanie, czy potrzebna jest regeneracja lub wymiana;
zakres prac dodatkowych: rozrząd, uszczelniacze zaworowe, pompa wody, termostat, chłodnica;
przyczyna usterki, którą trzeba usunąć, żeby naprawa była trwała;
przy remoncie: wyniki pomiarów po rozebraniu silnika.

Jak uniknąć uszkodzenia uszczelki

kontroluj poziom płynu chłodzącego i reaguj na każdy ubytek;
używaj płynu o specyfikacji wymaganej dla silnika i wymieniaj go w zalecanych odstępach;
obserwuj wskaźnik temperatury. Gdy rośnie ponad normę, zatrzymaj się i zgaś silnik, zamiast „dojechać do domu”;
nie odkręcaj korka układu chłodzenia na gorącym silniku, bo płyn jest pod ciśnieniem i może poparzyć;
dbaj o sprawność termostatu, wentylatora i pompy wody.

Co zrobić, gdy silnik się przegrzewa w trasie

Jeśli wskazówka temperatury nagle idzie w górę albo zapala się kontrolka temperatury, liczy się szybka reakcja. Włącz ogrzewanie na maksimum z nawiewem na pełnej mocy: nagrzewnica odbierze silnikowi część ciepła. Zjedź w bezpieczne miejsce i zgaś silnik. Nie otwieraj zbiorniczka płynu, dopóki silnik nie ostygnie, bo gorący płyn pod ciśnieniem może poparzyć. Nie dolewaj zimnej wody do rozgrzanego silnika. Gwałtowna zmiana temperatury grozi pęknięciem głowicy. Po ostygnięciu sprawdź poziom płynu, a jeśli go brakuje, zadzwoń po pomoc albo dojedź do warsztatu z częstymi postojami. Każdy kolejny kilometr na przegrzanym silniku zwiększa zakres późniejszej naprawy.

Najczęstsze pytania o uszczelkę pod głowicą

Czy dodatki uszczelniające do płynu naprawią uszczelkę?

Mogą chwilowo ograniczyć drobną nieszczelność, ale nie naprawią uszkodzonej uszczelki ani odkształconej głowicy. Potrafią za to zapchać chłodnicę i nagrzewnicę. Traktuj je co najwyżej jako doraźne rozwiązanie na dojazd do warsztatu.

Czy mogę jeździć z uszkodzoną uszczelką?

Nie warto. Płyn w oleju niszczy łożyska, spaliny w układzie chłodzenia prowadzą do przegrzania, a przegrzanie do dalszych uszkodzeń głowicy. Im szybciej naprawa, tym mniejszy jej zakres.

Czy przy wymianie uszczelki trzeba planować głowicę?

Zawsze trzeba sprawdzić jej płaskość. Jeśli jest odkształcona, planowanie jest konieczne, bo nowa uszczelka na krzywej głowicy nie uszczelni. Decyzję podejmujemy po pomiarze.

Czy biały dym zawsze oznacza uszczelkę?

Nie. Zimą na zimnym silniku biała para z wydechu jest normalna i znika po nagrzaniu. Niepokojący jest dym gęsty, słodkawy w zapachu i utrzymujący się na ciepłym silniku, zwłaszcza gdy ubywa płynu. Biały dym w dieslu może też mieć związek z wtryskiwaczami, o czym piszemy w artykule o regeneracji wtryskiwaczy.

Podsumowanie

Ubywający płyn, biały słodkawy dym, przegrzewanie i bąble w zbiorniczku to sygnały, których nie wolno ignorować. Uszkodzona uszczelka pod głowicą najczęściej jest skutkiem przegrzania, więc naprawa musi objąć też przyczynę. Najpierw testy, potem demontaż, pomiar głowicy i montaż zgodnie z procedurą. Jeśli potrzebujesz naprawy silnika w Sosnowcu, zadzwoń do warsztatu MILA. Zobacz też pełny zakres prac mechanicznych.
